পণ্যের বিবরণ:
প্রদান:
|
নাম: | খনির জন্য কোর ড্রিলিং মেশিন | BRQ / বি কিউ: | 1500m |
---|---|---|---|
HRQ / এইচকিউ: | 1000m | পিএইচডি / PQ: | 680M |
প্রাইম মুভার স্ট্যান্ডার্ড ইউনিট: | কামিন্স 6CTA8.3-C195 | পরিবহণের মাত্রা (LxWxH): | 6250 × 2220 × 2730 মিমি |
NRQ / NQ / NQ2: | 1300M | 2,500 আরপিএম এ পাওয়ার (সর্বোচ্চ): | 145 কিলোওয়াট |
টর্ক এবং আরপিএম রেটিং: | 4650N.m | ওজন: | 10000 কেজি |
লক্ষণীয় করা: | 1000m Hydraulic drill rig,Wheel Type Core Drill Rigs,Full Hydraulic Drilling Rig |

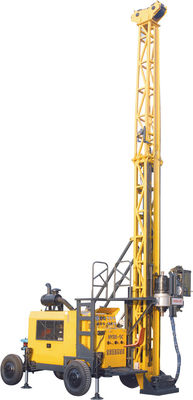

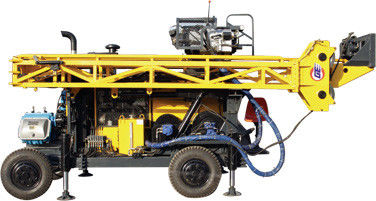

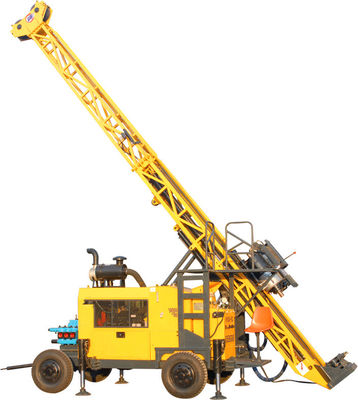

1000 মি হুইল টাইপ ফুল হাইড্রোলিক কোর ড্রিলিং মেশিন
5 সি নতুন মডেলের পূর্ণ জলবাহী কোর ড্রিল র্যাগ উন্নত এটি হুইল ট্রেইলারটিতে একটি সাধারণ জলবাহী ড্রিল রিগ, যা দেশে এবং বিদেশে একই ধরণের সরঞ্জামগুলির রেফারেন্স কৌশল সহ।ড্রিল রিগের একটি যুক্তিসঙ্গত নকশা এবং উচ্চতর কর্মক্ষমতা রয়েছে।এটি পরিচালনা এবং রক্ষণাবেক্ষণের জন্য সহজ।
ড্রিল রিগটি পুরো হাইড্রোলিক ড্রাইভিং, টায়ার ট্রেইল-টাইপ গ্রহণ করে, তাই এটি হুইল ট্রেলারের একটি সাধারণ জলবাহী ড্রিল রিগ।ড্রিল হেড দুটি গতির যান্ত্রিক গিয়ার শিফটগুলির কার্যকারিতা সহ চলক মোটর দ্বারা চালিত হয়, উন্নত এবং সাধারণ কাঠামোর সাথে ধাপে গতি পরিবর্তন changeড্রিল মাথা খাওয়ানো হয় এবং ফাঁকা স্পিন্ডল এবং চেইনের সাথে তেল সিলিন্ডারকে সংযুক্ত করে এমন একটি সিস্টেম দিয়ে চালিত হয়।সিস্টেমে ফাংশন রয়েছে, যদি তেল সিলিন্ডারের পিস্টন রডগুলি একটি নির্দিষ্ট দূরত্বে চলে, তবে ড্রিল হেড চলন্ত দূরত্ব দ্বিগুণ করবে।মহাকর্ষের নিম্ন কেন্দ্র এবং সামগ্রিক ইউনিটের ভাল স্থিতিশীলতার সাথে এর ড্রিলিং গর্তের জন্য মাস্টটি 0 থেকে 90 ডিগ্রি কোণে সামঞ্জস্য করা যেতে পারে।অনমনীয়তা অপারেটরকে দর্শন এবং প্রশস্ত এবং আরামদায়ক কাজের শর্তের একটি দুর্দান্ত ক্ষেত্র সরবরাহ করে।অনমনীয় সামগ্রিক কাঠামোতে বেশ সুন্দর দেখাচ্ছে এবং লোকেটেড লোকের নকশার চিন্তাকে মূর্ত করেছেন।
(1) নির্ভরযোগ্য পারফরম্যান্স
আন্তর্জাতিকভাবে সমালোচনামূলক সহায়তার সরঞ্জাম কেনার গাইডলাইনের উপর ভিত্তি করে, ডিজেল ইঞ্জিন, হাইড্রোলিক পাম্প, প্রধান ভালভ, মোটর, ক্রলার হ্রাসকারী এবং কী হাইড্রোলিক খুচরা যন্ত্রাংশগুলি হ'ল বিদেশে বিখ্যাত ব্র্যান্ডের পণ্যগুলি গৃহীত হয়।
(2) চাকা ট্রেলার উপর উচ্চ দক্ষতা হাইড্রোলিক ড্রিল রিগ
বড় টর্ক, উচ্চ শক্তি ইউনিট বরাদ্দ এবং যুক্তিসঙ্গত কাঠামোর নকশা এবং উন্নত অপারেশন পদ্ধতি এবং 6 মিটার (19.7 ফুট) দৈর্ঘ্যের ড্রিল রড সহ, এই সমস্ত ড্রিল র্যাগের উচ্চ অপারেশন এবং কর্মক্ষমতা দক্ষতার গ্যারান্টি দেয়।
(3) পরিবেশ সংরক্ষণ
ডিজেল ইঞ্জিনের কম দূষণকারী নির্গমন, পেশাদার শব্দ কমানোর নকশা সহ, ড্রিল র্যাগটি শহুরে অপারেশন এবং পারফরম্যান্সের জন্য পুরোপুরি উপযুক্ত।
(4) চাকা ট্রেলার এনার্জি সেভিং হাইড্রোলিক ড্রিল রিগ
উন্নত লোড সংবেদনশীল নিয়ন্ত্রণ কৌশল অবলম্বন করে, ড্রিল র্যাগ বিদ্যুৎ খরচ এবং তাপ উত্পাদনকে সর্বনিম্ন স্তরে নামিয়েছে।একটি মার্জিত রূপরেখা, কমপ্যাক্ট কাঠামো, নির্ভরযোগ্য পারফরম্যান্স এবং সহজেই অপারেশন সহ, বর্তমান স্থানীয় বাজারের সম্পূর্ণ হাইড্রোলিক কোর ড্রিল রিগটিতে এটি নির্বাচিত হওয়া অগ্রাধিকার সরঞ্জাম।
1. প্রধান জলবাহী পাম্প, ভালভ এবং মোটর সমস্ত বিখ্যাত আন্তর্জাতিক ব্র্যান্ডগুলি থেকে গৃহীত হয়।
2. বাথোলিথ টায়ার-অঙ্কন (বাঁক ডিভাইস সহ) বা স্টিল ট্র্যাক (alচ্ছিক) মধ্যে বিভক্ত, যা জলবাহী সমর্থন ডিভাইস দিয়ে সজ্জিত।
৩. সম্পূর্ণ হাইড্রোলিক ড্রিলিং রিগের মাস্ট হাইড্রোলিক পাওয়ার চালিত লিফট / ডাউন গ্রহণ করেছে, যা স্পর্শডাউন ফাংশন সহ স্টোর এবং ট্রান্সপোর্টে ভাঁজ করা যায়।
4. হাইড্রোলিক সিস্টেম উচ্চ-অবস্থান অপারেশন প্ল্যাটফর্ম এবং orifice অপারেশন প্ল্যাটফর্মের সাথে লোড সংবেদনশীলতা নিয়ন্ত্রণ গ্রহণ করে।
5. স্পিন্ডাল কোরিং রগ পাওয়ার হেড ফিড দীর্ঘ-পরিসরের ফিডিং সিস্টেমের সাথে ডাবল স্পিড ড্রাইভিং ডিভাইস গ্রহণ করে।
6. পাওয়ার হেড রোটেশন 2 গ্রেড গিয়ার-বাক্স এবং হাইড্রোলিক স্টেপলেস গতির পরিবর্তনের সাথে একক মোটর ড্রাইভিং গ্রহণ করে।
7. কোর ড্রিল রিগের অরিফাইস হাইড্রোলিক হোল্ডার, সেন্ট্রালাইজার সহ সজ্জিত।
ডিজেল ইঞ্জিন | মডেল | কামিন্স 6CTA8.3-C195 (টার্বোচার্জড এবং চার্জ জল শীতল) |
উত্পাটন | 8.3L (2.19 মার্কিন গ্যালন) | |
ক্ষমতা | 145kW (195HP) | |
রেটেড আরপিএম (কারখানার সেটিং) | 2200rpm | |
তুরপুন ক্ষমতা | বি কিউ | 1500 মিটার (4920 ফুট) |
NQ | 1300 মি (4264 ফুট) | |
এইচকিউ | 1000 মিটার (3280 ফুট) | |
PQ | 680 মিটার (2230 ফুট) | |
ড্রিল হেড | ঘূর্ণন মোটর | ডাবল হাইড্রোলিক মোটর - পরিবর্তনীয় এবং বিপরীত প্রস্তুতকারক: SAUER-DANFOSS |
আরপিএম | দুটি শিফট / স্টেলেস পরিবর্তন 0-1145 আরপিএম | |
অনুপাত | 1 ম 8.776: 1 তম 2.716: 1 | |
হেড ওপেনার | হাইড্রোলিক ড্রাইভের সাথে সাইড সাইড সাইডিং | |
জলবাহী চক (পিকিউ) | জলবাহীভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত বদ্ধ ধরণের অক্ষিয়াল হোল্ডিং ক্ষমতা 222 400 এন | |
সর্বোচ্চ।ঘূর্ণন সঁচারক বল | 4650 N · m (3427 lbf · ft) | |
ব্যাস ধরুন | 121 মিমি (4.76 ইঞ্চি) | |
সর্বোচ্চ।স্পিনডেলের উত্তোলন ক্ষমতা | 150 কেএন (33720 পাউন্ড) | |
সর্বোচ্চ।খাওয়ানোর শক্তি | 75 কেএন (16860 পাউন্ড) | |
প্রাথমিক পাম্প প্যাকেজ | ড্রিল হেড রোটেশন, মেইন হিস্ট, মুড পাম্প এবং লাইন উইঞ্চ চালানোর জন্য অক্ষ পিস্তন ভেরিয়েবল ডিসপ্লেসমেন্ট ট্রিপ্লেক্স পাম্প। | নির্মাতা: ড্যানফোস্স প্রথম পাম্প: ২৮.৫ এমপিএ ২ য় পাম্পে 150 এলপিএম: 25 এমপি 3 য় পাম্পে 120 এলপিএম: 25 এমপিএতে 102 এলপিএম |
জলবাহী ট্যাঙ্ক | ধারণক্ষমতা | 420 এল (111 মার্কিন গ্যালন) |
উত্তোলনের গতি (একক তার) | 38-70 মি / মিনিট (খালি ড্রাম) | |
প্রধান ক্ষমতা | উত্তোলন শক্তি (একক তার) | 77kN (17310 পাউন্ড) |
খাটান | ইস্পাত তারের ব্যাস | 18 মিমি (0.71 ইঞ্চি) |
ইস্পাত তারের দৈর্ঘ্য | 50 মিটার (164 ফুট) | |
উত্তোলনের গতি (একক তার) | 164 মি / মিনিট (খালি ড্রাম) | |
তারের লাইনের ধারণক্ষমতা | উত্তোলন বাহিনী (একক তার) | 12 কেএন (2698 পাউন্ড) (খালি ড্রাম) |
খাটান | ইস্পাত তারের ব্যাস | 6 মিমি (0.24 ইঞ্চি) |
ইস্পাত তারের দৈর্ঘ্য | 1500 মিটার (4920 ফুট) | |
মাস্ট উচ্চতা | ১১ মিটার (৩ feet ফুট) | |
মাস্ট অ্যাডজাস্টিং অ্যাঙ্গেল | 0 ° -90 ° | |
তুরপুন কোণ | 45 ° -90 ° | |
মাস্তুল | স্ট্রোক খাওয়ানো | 3800 মিমি (150 ইঞ্চি) |
পিচ্ছিল স্ট্রোক | 1500 মিমি (59 ইঞ্চি) | |
ফিড পুল | 15000 কেজি (33075 পাউন্ড) | |
ফিড থ্রাস্ট | 7500 কেজি (16538 পাউন্ড) | |
রড পুল | 3 মি বা 6 মি (9.84 ফুট বা 19.68 ফিট) | |
কাদা পাম্প ফুট বাতা | আদর্শ | পাম্প ট্রিপ্লেক্স প্লাঞ্জারকে পুনরুক্তি করা হচ্ছে |
মডেল | BW250 | |
ঘাই | 100 মিমি (3.9 ইঞ্চি) | |
আউটপুট ভলিউম | 250,145, 90, 52 এল / মিনিট (66, 38, 24, 14 মার্কিন গ্যালন / মিনিট) | |
নির্গত চাপ | 2.5, 4.5, 6.0, 6.0 এমপিএ (363, 653, 870, 870 পিএসআই) | |
স্ক্যাম্পিং স্কোপ | 55.5-117.5 মিমি (2.19-4.63 ইঞ্চি) গর্ত দিয়ে Ф154 মিমি (6.06 ইঞ্চি) মাধ্যমে | |
অন্যান্য | ওজন | 10000 কেজি (22050 পাউন্ড) |
কাজের মাত্রা (L × W × H) | 5652 × 2130 × 10200 মিমি (222.5 × 83.9 × 401.6 ইঞ্চি) | |
পরিবহণের মাত্রা (L × W × H) | 5970 × 2130 × 2730 মিমি (235 × 83.9 × 107.5 ইঞ্চি) | |
পরিবহন উপায় | টায়ারের ধরণ |
