পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | পূর্ণ হাইড্রোলিক কোর তুরপুন রিগ | সর্বোচ্চ.ড্রিলিং দৈর্ঘ্য: | 600 |
---|---|---|---|
সামগ্রিক মাত্রা: | 8500 * 2400 * 2900mm | ব্যবহার: | ইঞ্জিনিয়ারিং ভূতত্ত্ব তদন্ত, ভূমিকম্প অন্বেষণের ড্রিল এবং ওয়াটার ওয়েল ড্রিলিং, অ্যাঙ্কর ড্রিলিং, |
তুরপুন কোণ: | 60 ° -90 ° | চওড়া চওড়া: | 2400mm |
লক্ষণীয় করা: | Rock Core Drilling Machine,600m Hydraulic Rig Machine,Concrete Core Drilling Machine |

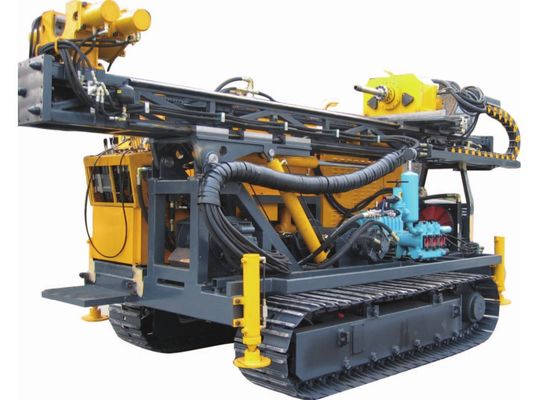

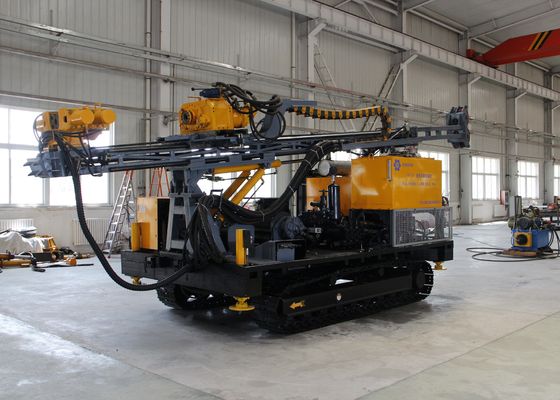

600 মি ড্রিলিং দৈর্ঘ্য Ydl-2b রক কোর ড্রিলিং মেশিন
YDL-2B পূর্ণ জলবাহী ড্রাইভিং ঘূর্ণন হেড ইউনিট কোর ড্রিলিং রিগ মাউন্ট করা ক্রলার মূলত তারের লাইন hoists সঙ্গে ডায়মন্ড বিট ড্রিলিং জন্য ব্যবহৃত হয়। এটি ঘূর্ণন ইউনিট রড হোল্ডিং সিস্টেম এবং হাইড্রোলিক সিস্টেমের বিদেশী উন্নত প্রযুক্তি গ্রহণ করেছে।
এটি শক্ত বিছানাতে হীরা বিট ড্রিলিং এবং কার্বাইড বিট ড্রিলিংয়ের জন্য উপযুক্ত।এটি ড্রিলিং এবং বেস বা পাইল হোল ড্রিল এবং ছোট জলের ওয়েল ড্রিল অন্বেষণেও ব্যবহার করা যেতে পারে।
অ্যাপ্লিকেশন ব্যাপ্তি
এটি ইঞ্জিনিয়ারিং জিওলজি তদন্ত, সিজমিক এক্সপ্লোরেশন ড্রিল এবং ওয়াটার ওয়েল ড্রিলিং, অ্যাঙ্কর ড্রিলিং, জেট ড্রিলিং, এয়ার-কন্ডিশন ড্রিলিং, পাইল হোল ড্রিলিংয়ের জন্য ব্যবহৃত হতে পারে।
প্রধান বৈশিষ্ট্য
(1) ঘূর্ণন ইউনিট (জলবাহী ড্রাইভিং রোটেশন হেড) ফ্রান্স কৌশল গ্রহণ করেছিল।এটি দ্বৈত জলবাহী মোটর দ্বারা চালিত হয়েছিল এবং যান্ত্রিক শৈলীতে গতি পরিবর্তন করেছে।এতে কম গতিতে প্রশস্ত পরিসরের গতি এবং উচ্চ টর্ক রয়েছে t এটি বিভিন্ন মোটর দিয়ে ডিফ্রিয়েন্ট প্রকল্পের নির্মাণ এবং তুরপুন প্রক্রিয়াও সন্তুষ্ট করতে পারে।
(২) ঘূর্ণন ইউনিটের আরও দৃ sti়তার স্পিন্ডাল সংক্রমণটি নির্ভুলভাবে এবং অবিচ্ছিন্নভাবে চলমান রয়েছে, গভীর ড্রিলিংয়ের এটির আরও অসুবিধা রয়েছে
(3) সর্বাধিক স্পিন্ডল গতি 1175rpm টর্কের সাথে 432N।মি, তাই এটি গভীর তুরপুনের জন্য উপযুক্ত
(4) খাওয়ানো এবং উত্তোলন সিস্টেম চেইন ড্রাইভিং একক জলবাহী সিলিন্ডার ব্যবহার করে।এর দীর্ঘ খাওয়ানোর দূরত্বের চরিত্র রয়েছে তাই লম্বা রক কোর ড্রিলিংয়ের কাজটি সহজ।
(5) হাইড্রোলিক ড্রাইভিং হেড ড্রিলিং গর্তটি সরিয়ে নিয়ে যায়, বাতা মেশিন সিস্টেম, আনস্ক্রু মেশিন সিস্টেম এবং রড সহকারী মেশিনের সাথে যেতে পারে, তাই এটি শিলা কোর ড্রিলিংয়ের জন্য সুবিধাজনক আনয়ন করে।
(6) রিগ উচ্চ উত্তোলনের গতি আছে, এটি সহায়ক সময় হ্রাস করতে পারে।গর্তটি ধুয়ে নেওয়া এবং রিগগুলির কার্যকারিতা উন্নত করা সহজ।
()) মাস্টের উপর ভি স্টাইলের কক্ষপথ শীর্ষ হাইড্রোলিক মাথা এবং মাস্টের মধ্যে পর্যাপ্ত অনমনীয়তা নিশ্চিত করতে পারে এবং উচ্চ ঘূর্ণন গতিতে স্থায়িত্ব দেয়।
(8) প্রধান ডানা মার্কিন যুক্তরাষ্ট্রে ব্রডেন উইঞ্চ গ্রহণ করেছে, কাজের স্থায়িত্ব এবং ব্রেক নির্ভরযোগ্যতা
(9) তারের লাইনের চিমটি খালি ড্রামে সর্বোচ্চ গতিতে 205 মি / মিনিটে যেতে পারে, যা সহায়ক সময় সাশ্রয় করে।
(10) রিগের ক্ল্যাম্প মেশিন এবং আনস্ক্রু মেশিন রয়েছে, তাই এটি স্ক্রু রডের জন্য সুবিধাজনক এবং কাজের তীব্রতা হ্রাস করতে পারে।
(11) রিগ স্পিন্ডল স্পিডোমিটার এবং তুরপুন গভীর গেজের সাথে সজ্জিত হয়, ড্রিলিং ডেটা চয়ন করা সুবিধাজনক।
(12) র্যাগটি রডকে ওজন করতে পিছনের চাপ ভারসাম্য ব্যবস্থা গ্রহণ করে।গ্রাহকটি সুবিধামত নীচের গর্তে ড্রিলিং চাপ পেতে এবং বিটের জীবন বাড়িয়ে তুলতে পারেন।

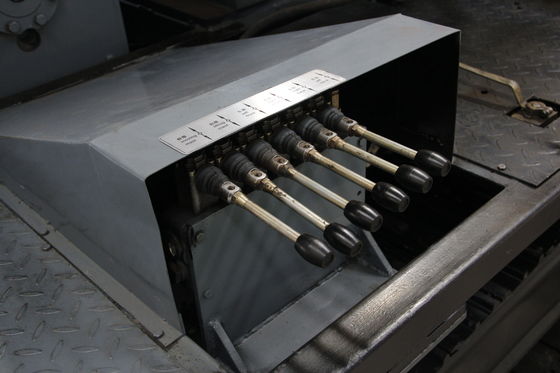

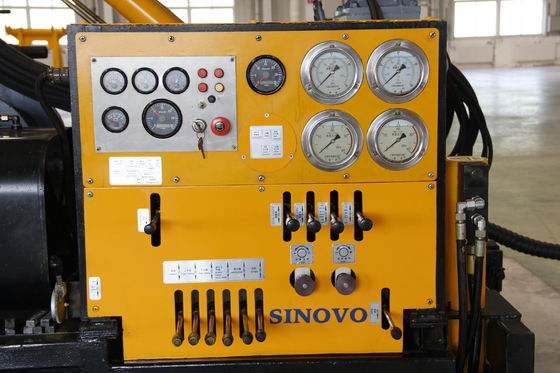

(13) জলবাহী সিস্টেম নির্ভরযোগ্য, জলবাহী ভালভ দ্বারা কাদা পাম্প নিয়ন্ত্রণ।সমস্ত ধরণের হ্যান্ডেল নিয়ন্ত্রণ সেটে কেন্দ্রীভূত হয় তাই ড্রিলিংয়ের ঘটনাগুলি সমাধান করা সুবিধাজনক।
(14) মাউন্ট করা ক্রলার এবং বৈদ্যুতিন হ্যান্ডেল নিয়ন্ত্রণ সহজেই চলতে পারে, এটি বাইরের হ্যান্ডেলটিকে যুক্ত করতে পারে যা চলাচলকে আরও নিরাপদে এবং সহজে করে তোলে।
YDL-2B প্রযুক্তিগত বিশেষ উল্লেখ | |||
মৌলিক পরামিতি | ড্রিলিং গভীরতা | Ф56mm (বি কিউ) | 1500m |
Ф71mm (NQ) | 1200m | ||
Ф89mm (এইচকিউ) | 800m | ||
Ф114mm (PQ) | 600 | ||
তুরপুন কোণ | 60 ° -90 ° | ||
সামগ্রিক মাত্রা | 8500 * 2400 * 2900mm | ||
সম্পূর্ণ ওজন | 13000kg | ||
ঘূর্ণন ইউনিট (ডুয়াল জলবাহী মোটর এবং A2F180 মোটর সহ যান্ত্রিক পরিবর্তন গতি) | ঘূর্ণন সঁচারক বল | 1175rpm | 432Nm |
823rpm | 785Nm | ||
587rpm | 864Nm | ||
319rpm | 2027Nm | ||
227rpm | 2230Nm | ||
159rpm | 4054Nm | ||
114rpm | 4460Nm | ||
জলবাহী ড্রাইভিং মাথা খাওয়ানোর দূরত্ব | 3500mm | ||
চিডিং ড্রাইভিং সিস্টেমের একক জলবাহী সিলিন্ডার | উত্তোলন শক্তি | 120KN | |
খাওয়ানোর শক্তি | 60KN | ||
উত্তোলন গতি | 0-4m / মিনিট | ||
দ্রুত উত্তোলনের গতি | 29m / মিনিট | ||
খাওয়ানোর গতি | 0-8m / মিনিট | ||
দ্রুত গতিতে দ্রুত গতিতে খাওয়ানো | 58m / মিনিট | ||
মাস্ট মুভমেন্ট | মাস্ট সরানো দূরত্ব | 1000mm | |
সিলিন্ডার উত্তোলন শক্তি | 100KN | ||
সিলিন্ডার খাওয়ানোর শক্তি | 70KN | ||
রড ধারক | হোল্ডিংয়ের ব্যাপ্তি | 50-200mm | |
হোল্ডিং ফোর্স | 120KN | ||
আনস্ক্রু মেশিন সিস্টেম | আনসার্কউ টর্ক | 8000Nm | |
প্রধান ডানা | উত্তোলন গতি | 46m / মিনিট | |
উত্তোলন বল একক দড়ি | 55KN | ||
ব্যাস দড়ি | 16mm | ||
তারের দৈর্ঘ্য | 40m | ||
সেকেন্ডারি উইঞ্চ (W125) | উত্তোলন গতি | 205m / মিনিট | |
উত্তোলন বল একক দড়ি | 10KN | ||
ব্যাস দড়ি | 5mm | ||
তারের দৈর্ঘ্য | 1200m | ||

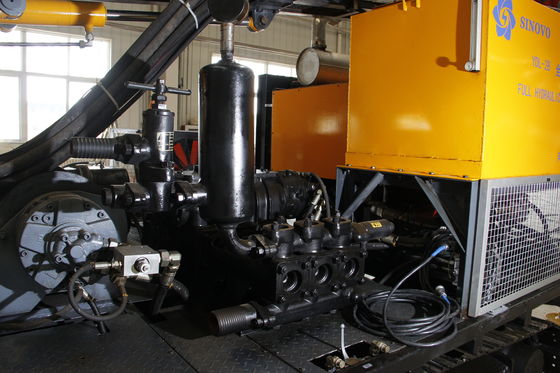

কাদা পাম্প (তিনটি সিলিন্ডার পুনরুদ্ধারকারী পিস্টন পাম্প) | মডেল | বি.ডব্লু-250A | |
দূরত্ব | 100mm | ||
সিলিন্ডার ব্যাস | 80mm | ||
আয়তন | 250,145,90,52L / মিনিট | ||
চাপ | 2.5,4.5,6.0,6.0MPa | ||
জলবাহী মিশ্রণকারী | জলবাহী মোটর দ্বারা প্রাপ্ত | ||

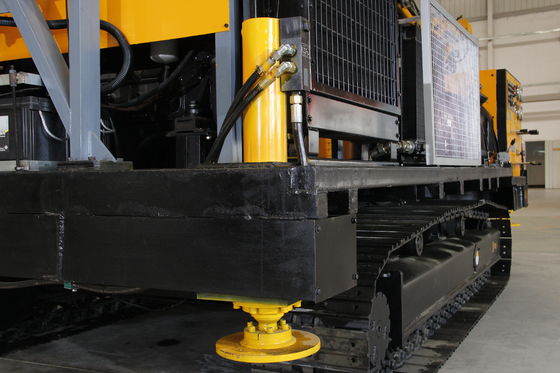

সাপোর্ট জ্যাক | চার জলবাহী সমর্থন জ্যাক | ||
ইঞ্জিন (ডিজেল কামিনস) | মডেল | 6BTA5.9-C180 | |
শক্তি / গতি | 132KW / 2200rpm | ||
ক্রলার | প্রশস্ত | 2400mm | |
সর্বাধিক ransালু কোণ | 25 ° | ||
Max.loading | 15000kg |
