পণ্যের বিবরণ:
প্রদান:
|
নাম: | খনিজ এক্সপ্লোরেশন ড্রিলিং রিগস | মডেল: | GK180 |
---|---|---|---|
প্রি়: | জলবাহী চাক | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V / 380V |
ওজন: | 750kg | ব্যবহার: | জলের কূপ, রেলপথ, কোর তুরপুন, শারীরিক প্রত্যাশা |
তুরপুন গভীরতা (মি): | 180,150,100,70,50,30 | ড্রিল পাইপ ব্যাস (মিমি): | 42,50 |
লক্ষণীয় করা: | Geological Drilling Rig Machine,Hydraulic Core Drilling Machine,Geological Core Drilling Machine |

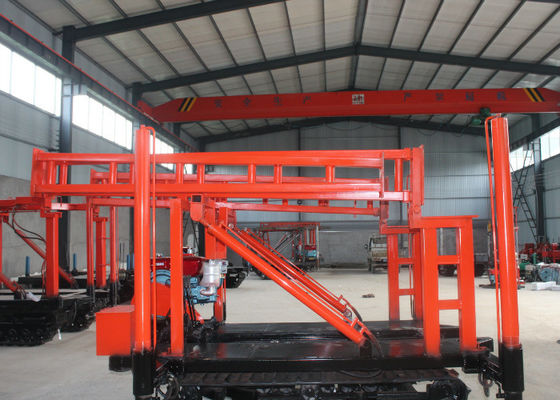

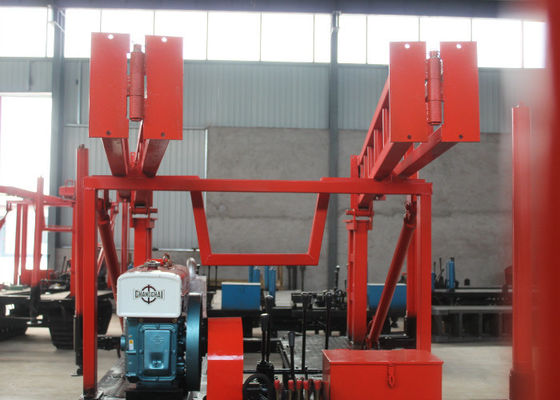

খনির জন্য কমপ্যাক্ট GK180 ভূতাত্ত্বিক কোর ড্রিলিং মেশিন
বিভিন্ন ড্রিলিং রিগের সুবিধাগুলি সংশ্লেষিত করতে GK-180-1 ড্রিলিং রগ তৈরি করা হয়েছে।নতুন ধরণের অগভীর গর্ত ড্রিলিং রিগটি মূলত ইঞ্জিনিয়ারিং ভূতাত্ত্বিক জরিপে ব্যবহৃত হয় এবং দ্বিতীয়ত কোর ড্রিলিংয়ে ব্যবহৃত হয়।
প্রয়োগ এবং সুযোগ
১.১ রেলপথ, জলবিদ্যুৎ, ট্র্যাফিক, সেতু, বাঁধের ভিত্তি এবং অন্যান্য ভবনের ইঞ্জিনিয়ারিং ভূতাত্ত্বিক তদন্ত।
1.2 ভূতাত্ত্বিক কোর তুরপুন, শারীরিক প্রত্যাশা।
1.3 ছোট গ্রাউট কনফুসিয়াস, ড্রিল গর্ত তুরপুন।
1.4 ছোট ভাল তুরপুন।
ড্রিলিং রিগটি ছয় পক্ষের সক্রিয় ড্রিল রডগুলির সাথে একটি বল মাউন্ট করা কার্ড আশীর্বাদ প্রক্রিয়াতে সজ্জিত।ইউটিলিটি মডেলটি কোনও স্টপিং এবং রড কমে যেতে পারে না।এবং এর উচ্চ কাজের দক্ষতা, সুবিধাজনক অপারেশন, সুরক্ষা এবং নির্ভরযোগ্যতার সুবিধা রয়েছে।এটি কমপ্যাক্ট, আকারে ছোট, ওজনে হালকা, পচে যাওয়া শক্ত এবং সরানো সহজ to
বৈশিষ্ট্য:
(1) তেল চাপ খাওয়ানোর প্রক্রিয়া থাকা, তুরপুন দক্ষতা উন্নত করা, শ্রমিকদের শারীরিক শ্রমের তীব্রতা হ্রাস করা।
(২) চক কার্ড হোল্ডিং মেকানিজমের জন্য বল, এবং একটি ক্ল্যাম্পিং পজিশনিং ব্যবস্থার সাথে সজ্জিত নন-স্টপ ডাউন রডটি প্রয়োগ করতে পারে।
(3) এটি বোর চাপ নীচে একটি চাপ गेজ নির্দেশাবলী সজ্জিত, গর্ত মাস্টার করা সহজ।
(4) হ্যান্ডেল ঘন, পরিচালনা সহজ।
(5) কাঠামোটি কমপ্যাক্ট, ড্রিল এবং ইঞ্জিন একই বেস, ছোট দখলকৃত জায়গার উপর ইনস্টল করা হয়।
()) হালকা ওজন, শক্তিশালী পচনশীলতা, সরানো সহজ, সরল বা পাহাড়ের কাজের জন্য উপযুক্ত।
(7) সুরক্ষা গার্ড দিয়ে সজ্জিত, সরঞ্জামগুলির হিউম্যানাইজড ডিজাইনের বৈশিষ্ট্যগুলি হাইলাইট করুন।
(8) একটি নির্দিষ্ট বাদামের সাথে তেল সিলিন্ডারের নীচে এবং উল্লম্ব অ্যাক্সেল বাক্সের যৌগিকভাবে, তুরপুনের রিগের নির্ভরযোগ্যতা উন্নত করে।
পণ্য পরামিতি
ড্রিলিং রিগ |
|
তুরপুন ব্যাস (মিমি) |
75,91,110,130,150,300 |
তুরপুন গভীরতা (মি) |
180,150,100,70,50,30 |
ড্রিল পাইপ ব্যাস (মিমি) |
42,50 |
তুরপুন কোণ (°) |
90 ~ 75 |
সরঞ্জামের আকার (এল * বি * এইচ) |
1750 * 780 * 1273 (মিমি) |
রিগ ওজন (ইঞ্জিন ব্যতীত) |
595 |
Gyrator |
|
স্পিন্ডেলের গতি (চার গিয়ার) (আর / মিনিট) |
71.182.310.790 |
স্পিনডল সর্বাধিক ফিড প্রেসার (কেএন) |
15 |
স্পিন্ডল সর্বাধিক উত্তোলন বল (কেএন) |
25 |
স্পিন্ডল সর্বাধিক আউটপুট টর্ক (KN • m) |
1.5 |
উইঞ্চ সমাবেশ |
|
উইঞ্চ সর্বাধিক উত্তোলন শক্তি (একক দড়ি) |
20 |
রিলের গতি (আর / মিনিট) |
20,39,85,170 |
রিল পরিধিগত গতি (এম / গুলি) |
0.172,0.345,0.738,1.476 |
রিল ব্যাস (মিমি) |
140 |
তারের দড়ি ব্যাস (মিমি) |
9.3 |
তারের দড়ি ঘনত্ব (মি) |
40 |
ব্রেক ব্যাস (মিমি) |
278 |
ব্রেক ব্যান্ড প্রস্থ (মিমি) |
50 |
জল পাম্প |
|
পাম্প টাইপ |
অনুভূমিক একক সিলিন্ডার ডাবল অভিনয় |
সর্বাধিক স্থানচ্যুতি (মোটর) (এল / মিনিট) |
95 (77) |
কাজের চাপ (এমপিএ) |
1.2 |
সিলিন্ডার ব্যাস (মিমি) |
80 |
পিস্টন স্ট্রোক (মিমি) |
100 |
সর্বোচ্চ অনুমোদিত চাপ (এমপিএ) |
1.2 |
তেল পাম্প |
|
তেল পাম্প টাইপ |
ওয়াইবিসি -20/125 |
নামমাত্র চাপ (এমপিএ) |
12.5 |
রেটেড ফ্লো (মিলি / আর) |
20 |
রেটেড গতি (আর / মিনিট) |
800-1500 |
ডিজেল ইঞ্জিন বা মোটর |
|
ডিজেল ইঞ্জিন |
জেডএস 1115 |
রেটেড পাওয়ার (কেডব্লু) |
16.2 |
রেটেড গতি (আর / মিনিট) |
2200 |
রেটেড চাপ (এমপিএ) |
11 |
মোটর টাইপ |
Y160 - 4 |
