পণ্যের বিবরণ:
প্রদান:
|
আদর্শ: | ঘূর্ণন তুরপুন রিগ | রঙ: | কাস্টমাইজড |
---|---|---|---|
মডেল নম্বার: | XY-1A | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220 / 380V |
ব্যবহার: | মুতী উদ্দেশ্য | আবেদন: | জল ভাল তুরপুন সরঞ্জাম |
ড্রিলিং গভীরতা: | 30--180m | তুরপুন কোণ: | 90 ° ~ 75 ° |
ওজন ড্রিল: | 610kg | স্পিন্ডল স্ট্রোক: | 450mm |
লক্ষণীয় করা: | 180m Horizontal Directional Drilling Rigs,Hydraulic HDD Drilling Machine,Horizontal Water well drilling machine |

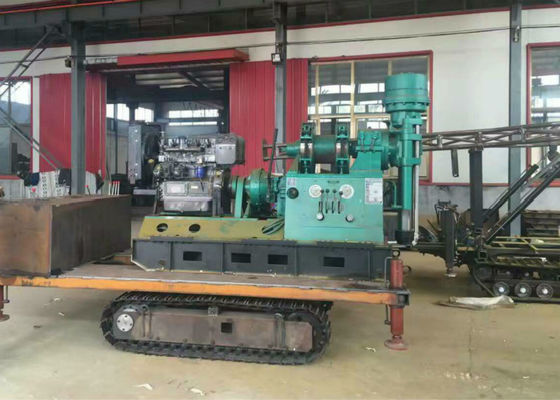

হাই স্পিড ইঞ্জিনিয়ারিং মেশিনারি অনুভূমিক ড্রিলিং রিগ
বৈশিষ্ট্য:
Hy হাইড্রোলিক ফিডিং ডিভাইস, উন্নত তুরপুন দক্ষতা, শ্রম শক্তি হ্রাস সহ।
Rig রিগটি একটি উচ্চ গোলাকার জবা হোল্ডিং মেকানিজম এবং হেক্সাগোনাল ড্রাইভ ড্রিলিং রড দিয়ে সজ্জিত যা শাটডাউন, উচ্চ দক্ষতা, নিরাপদ এবং নির্ভরযোগ্য পরিবর্তিত হতে পারে।
Hole গর্তের অভ্যন্তরীণ অবস্থা নিয়ন্ত্রণের জন্য চাপকে নির্দেশ করে একটি গর্ত নীচের অংশে চাপ গেজ লাগানো হয়
♦ কমপ্যাক্ট কাঠামো, ছোট ভলিউম, লাইটওয়েট, উচ্চ ডিটাচ্যাবিলিটি, সহজ পরিবহন এবং সমভূমি অলঙ্করণ অঞ্চলে ক্রিয়াকলাপের জন্য উপযুক্ত।
এক্সওয়াই -1 এ অনুভূমিক দিকনির্দেশক ড্রিলিং রিগগুলি হাই স্পিড সহ হাইহাইড্রোলিক খাওয়ানোর একটি হালকা ধরণের মেশিন।XY-1A (YJ) এবং XY-1A-1 এক্সওয়াই -1 এ ভিত্তিতে নকশা করা হয়েছে A.
অ্যাপ্লিকেশন:
Solid সলিডমেনারাল ডিপোজিট, ইঞ্জিনিয়ারিং জিওটেক্টোনিক জরিপ এবং কনক্রিস্টেকচারের পরিদর্শন গর্তগুলির সাধারণ অনুসন্ধান এবং তদন্তের জন্য ড্রিলিংস।
Amond ডায়মন্ড ড্রিল বিট, অ্যালো ড্রিল বিট এবং ইস্পাত রোলার ড্রিল বিট এবং তাই বিভিন্ন ভূতাত্ত্বিক কাঠামো অনুসারে ড্রিলিংয়ের জন্য উপলব্ধ।
The যখন চূড়ান্ত গর্তগুলি যথাক্রমে 75 মিমি এবং 46 মিমি ব্যাস হয়, রেটেড গর্তের গভীরতা পৃথকভাবে 100 মিটার এবং 180 মিটার হয়।থিম্যাক্সিমিউমাম গভীরতা নাও পারে
প্রতিটি গর্তে illedালাই করা এর 110% ছাড়িয়ে গেছে The সর্বোচ্চ গ্রহণযোগ্য গর্তের ব্যাস 150 মিমি।
প্রধান পরামিতি
ইউনিটি মেশিনের প্যারামিটার | |
ড্রিলিং গভীরতা | 30--180m |
ড্রিল রড ক্যালিবার | 50 42 মিমি |
শেষ গর্ত ক্যালিবার | 75 46 মিমি |
সর্বোচ্চ।খোলা hloe ক্যালিবার | 220mm |
তুরপুন কোণ | 90 ° ~ 75 ° |
ড্রিল ওজন (পাওয়ার অন্তর্ভুক্ত নয়) | 610kg |
ইউনিটির মেশিনের মাত্রা | 2.1 * 0.9 * 1.3 মিটার |
টাকু | |
টাকু গতি | 130, 300, 480, 730, 830, 1045 ঘন্টা / মিনিট |
স্পিন্ডল স্ট্রোক | 450mm |
খাটান | |
সর্বোচ্চ.সেসেল লাইন উত্তোলনের ক্ষমতা | 1600kg |
একক লাইন উত্তোলনের গতি | 1.06, 0.67, 0.32 মি / সে |
ওয়্যারিরোপ ক্যালিবার | 13mm |
ওয়্যারিরোপ কিউবিক পরিমাপ | 35 মি |
আলিঙ্গন ফ্লাডগেট ক্যালিবার | 254mm |
আলিঙ্গন folldgate বেল্ট প্রস্থ | 50mm |
ড্রিল এবং গর্তের মধ্যে দূরত্ব | 230mm |
কাদা পাম্প | |
আদর্শ | অনুভূমিক একক কলস যমজ ক্রিয়া |
উত্পাটন | 170L / মিনিট |
সর্বোচ্চ চাপ | 1.5Mpa |
কাজের চাপ | 0.7Mpa |
ক্ষমতা | |
ডিজল ইঞ্জিন | S1105 18 এইচপি |
বৈদ্যুতিক মটর | Y160M — 4 15KW |
