পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | জল ভাল তুরপুন সরঞ্জাম | বৈশিষ্ট্য: | সহজ অপারেশন / বিনামূল্যে রক্ষণাবেক্ষণ |
---|---|---|---|
আদর্শ: | পোর্টেবল ভাল তুরপুন রিগ | ড্রিলিং গভীরতা: | 200m |
ড্রিলিং ব্যাস: | 75mm | ড্রিল রড: | 50mm |
ড্রিল কোণ: | 45 ° -90 ° | যন্ত্রপাতি আকার:: | 1433x697x1273 |
লক্ষণীয় করা: | 200m Water Well Drilling Rig,Hydraulic Water Well Drilling Machine |

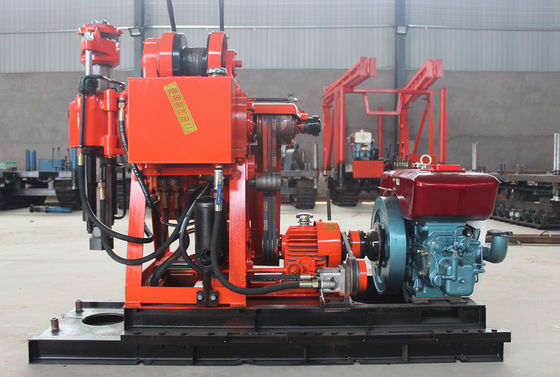

মাল্টি ফাংশনাল এক্সওয়াই -1 বি হাইড্রোলিক ওয়াটার ওয়েল ড্রিলিং মেশিন
পণ্য পরিচিতি
1, এক্সওয়াই -1 বি হ'ল স্পিড লার্জ টর্কে পোর্টেবল হাইড্রোলিক ফিড ড্রিলিং মেশিন
2, রেল, বিদ্যুৎ, পরিবহন, সেতু, ভবন, বাঁধের ইঞ্জিনিয়ারিং ভূতলে ব্যবহৃত তুরপুনের অন্বেষণ ফাউন্ডেশন
3, ভূতাত্ত্বিক কোর তুরপুন এবং অন্বেষণ
4, ছোট গ্রাউটিং কনফুসিয়াস, ব্লাস্ট হোল ড্রিলিং
5, ছোট জল ওয়েল তুরপুন
6, রিগের একটি জলবাহী খাওয়ানোর ব্যবস্থা রয়েছে এবং তুরপুন দক্ষতা উন্নত করে, শ্রমের তীব্রতা হ্রাস করে
7, রিগটি একটি উচ্চ গোলাকার জবা হোল্ডিং মেকানিজম এবং হেক্সাগোনাল ড্রাইভ ড্রিলিং রড দিয়ে সজ্জিত যা শাটডাউন লিভার ছাড়াই প্রতিস্থাপন করা যায় দক্ষ এবং পরিচালন করা সহজ, নিরাপদ এবং নির্ভরযোগ্য।
8, গর্ত নীচে চাপ গেজ দিয়ে সজ্জিত চাপ নির্দেশ করে, গর্তগুলি পরিচালনা করা সহজ
9, কেন্দ্রীভূত, সুবিধাজনক অপারেশন পরিচালনা করে
10, রিগ কমপ্যাক্ট কাঠামো, ছোট আয়তন, হালকা ওজন, পচনের উচ্চ ডিগ্রি, সরানো সহজ, সমভূমি বা পাহাড়ী অঞ্চলে কাজ করার জন্য উপযুক্ত।
পাম্প ইন্টিগ্রেটেডের সাথে এক্সওয়াই -1 বি ড্রিলিং রগ
তুরপুন গভীরতা: | 200m, 150, 100, 70m, 50m, 30m |
হোল ব্যাস | 75mm, 91mm, 110mm, 130mm, 150mm |
পাইপ ব্যাস ড্রিল | 42mm, 50mm, 60mm |
তুরপুন কোণ | 90 ° -75 ° |
রাগ মাত্রা (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | 1433mm * 697mm * 1273mm |
ওজন (শক্তি বাদে) | 525kg |
Gyrator | |
উল্লম্ব গতি (সামনের পদক্ষেপ) | 71,142,310,620 আর / মিনিট |
উল্লম্ব স্ট্রোক | 450mm |
উল্লম্ব লোডের সর্বোচ্চ গতি | 0.05m / সেকেন্ড |
উল্লম্ব লোড সর্বাধিক চলমান গতি ডাউন | 0.067m / সেকেন্ড |
সর্বাধিক খাওয়ানো বাহিনী | 15KN |
সর্বোচ্চ উত্তোলন | 25KN |
উল্লম্ব সর্বাধিক চলমান গতি | 1.25 কেএন.এম |

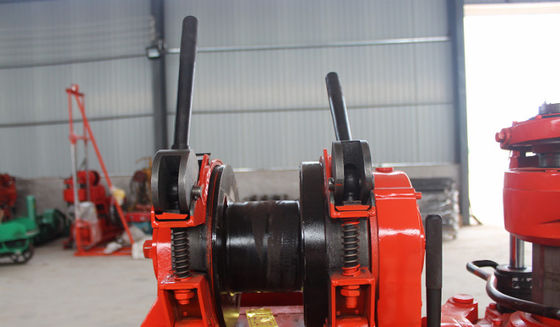

চরকী | |
সর্বোচ্চ উত্তোলন ক্ষমতা | 15KN |
ড্রাম সার্কিফার গতি | 0.166, 0.331, 0.733, 1.465 মি / সে |
ড্রাম গতি | 19, 38, 84, 168 ঘন্টা / মিনিট |
ড্রাম ব্যাস | 140mm |
তারের দড়ি ব্যাস | 9.3mm |
তারের দড়ি ক্ষমতা | 35 মি |
তেল পাম্প | |
আদর্শ | YBC-12/125 |
রেটেড চাপ | 12.5Mpa |
নামমাত্র প্রবাহ | 12ml / R |
রেটেড গতি | 2000 আর / মিনিট |
পাম্প | |
প্রকারভেদ | অনুভূমিক একক সিলিন্ডার ডাবল অভিনয় |
ম্যাক্সিমুন স্থানচ্যুতি (মোটর) | 95 (77) এল / মিনিট |
সর্বাধিক কার্যকারী চাপ | 1.2Mpa |
রেটেড ওয়ার্কিং প্রেসার | 0.7Mpa |
সিলিন্ডার ব্যাস | 80mm |
পিস্টন স্ট্রোক | 100mm |
পাওয়ার মেশিন | |
ডিজেল ইঞ্জিন মডেল | ZS1115 |
হারের ক্ষমতা | 16.2KW |
রেটেড গতি | 2200r / মিনিট |
মোটর প্রকার | ওয়াই-160-4 |
হারের ক্ষমতা | 11KW |
নির্ধারিত গতি | 1460r / মিনিট |
পাইপ স্পেসিফিকেশন ড্রিল
আকার: | 42mm | 50mm | 60mm |
শ্রেণী: | R780 | R780 | R780 |
প্রাচীর বেধ: | 6.5 মিমি | 6.5 মিমি | 7.1mm |
দৈর্ঘ্য: | 3M / 4.5 মিটার উঁচু | 3M / 4.5 মিটার উঁচু | 3M / 4.5 মিটার উঁচু |
সংযোগ: | 57mm | 65mm | 75mm |
অ্যাপ্লিকেশন: | জলের ওয়েল তুরপুন, ভূতাত্ত্বিক অনুসন্ধান, তেল ওয়েল তুরপুন |
তথ্য তালিকা
পাইপ ব্যাস ড্রিল | বেধ প্রকার | ইস্পাত গ্রেড | প্রাচীরের পুরুত্ব (মিমি) | সংযোগ সরঞ্জাম যৌথ ব্যাস (মিমি) | সুতা | ওজন |
1.6 '' | বাহ্যিক উদ্বেগ | DZ50 | 6.5 | 57 | 1:16 | 5.7 |
R780 | 6.5 | 57 | 1:16 | 5.7 | ||
2 '' | অভ্যন্তরীণ এবং বাহ্যিক উদ্বেগ | DZ50 | 6.5 | 65/68 | 1:16 | 7 |
R780 | 6.5 | 65/68 | 1:16 | 7 | ||
২ 3/8 '' | অভ্যন্তরীণ এবং বাহ্যিক উদ্বেগ | R780 | 6 / 7.11 | 75/78 | NC26 | 9.4 |
E75, G105 | 7.11 | 75/78 | NC26 | 9.4 | ||
2 7/8 '' | অভ্যন্তরীণ এবং বাহ্যিক উদ্বেগ | R780 | 9 | 95/105 | NC31 | 14.2 |
E75, G105 | 9.11 | 95/105 | NC31 | 14.2 | ||
3 1/2 '' | বাহ্যিক উদ্বেগ | N80, R780 | 9.5 / 10 | 121/125 | NC38 | 18.6,19 |
E75, G105 | 9,35 | 121/125 | NC38 | 19 |
